Cassiopée, un plafond diffusant monobloc pour salles d’opération hospitalières qui recycle jusqu’à 90 % l’air soufflé...

Cassiopée, un plafond diffusant monobloc pour salles d’opération hospitalières qui recycle jusqu’à 90 % l’air soufflé...

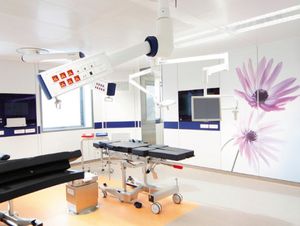

Conçu par France Air qui possède une véritable maîtrise de la chaîne aéraulique en développant une offre complète sur le traitement de l’air, Cassiopée® est un plafond diffusant monobloc pour salles d’opération hospitalières comprenant des unités de ventilation permettant de recycler localement jusqu’à 90 % de l’air soufflé du plafond. Il allie polyvalence et sécurité des salles d’opérations en disposant d’un système de gestion des débits permettant aux équipes médicales la pratique dans la même salle de différents types d’opérations correspondant à des risques infectieux plus ou moins importants (risque 3 ou risque 4). Ainsi, Cassiopée® garantit une qualité d’air optimale dans le champ opératoire.

Une vraie réponse à la maîtrise des consommations énergétiques, ce plafond ventilo-diffusant a été développé pour réduire les consommations énergétiques, le plafond Cassiopée® permet de minimiser la consommation en période d’inoccupation (nuits, week‐ends...).

Il constitue donc un atout considérable pour les responsables des bâtiments HQE. En effet, ces moteurs nouvelle génération à courant continu (type ECM) consomment très peu d’énergie. Pilotés électroniquement, ils permettent d’obtenir un débit constant quelque soit l’encrassement des filtres en garantissant le respect des débits imposés dans le zones à risque des établissements de santé par la Norme NFS 90‐351.

L’une des principales caractéristiques est que la surface de local technique est minimisée. Avec un débit d’air neuf réduit au strict nécessaire permettant l’utilisation de CTA de petites tailles et des unités de recyclage situées en faux plafond, la technologie Cassiopée® minimise les surfaces des locaux techniques.

Le Cassiopée® est doté des dernières technologies

• Une diffusion d’air optimisée évitant toute induction entre les filtres garantissant ainsi une meilleure maîtrise de la contamination aéroportée grâce à un flux pleinement unidirectionnel.

• Des unités de recyclages intégrant des moto‐ventilateurs basse consommation de type ECM.

• Une filtration de l’air à très haute efficacité H14.

• Une option batterie pour la gestion des températures.

• Une régulation permettant de gérer plusieurs débits de fonctionnement.

Principaux avantages :

• Particulièrement adapté aux bâtiments de santé HQE.

• Économies d’énergie :

- Minimisation du débit d’air neuf.

- Plusieurs modes de ventilation possible (nominal, veille, arrêt...).

- Batterie terminale pour une meilleure modulation des températures.

- Moteur ECM à basse consommation.

• Polyvalence d’utilisation des salles d’opération :

- La gestion de débit permet un passage immédiat de risque 3 à risque 4 et inversement.

• Réduction des coûts d’installation :

- Gain de place dans les locaux techniques.

- Permet l’utilisation de CTA de petite taille.

• Adaptabilité et qualité :

- Reprise d’air en plafond ou en parois murales.

- Spécialement adapté à l’intégration de filtres Très Haute Efficacité H14.

- Pénétration locale au plan de joint < 0,01 %.

- Serrage des filtres simple et efficace.

- Intégration de luminaire sur demande.

Gamme :

• 8 tailles de plafonds : 2,5 m x 1,5 m à 4 m x 3 m.

• Débits de 2 300 m3/h à 13 000 m3/h.

• 3 types de reprise d’air possible : haute, basse ou mixte (haute & basse).

• Unités de recyclage permettant de recycler jusqu’à 90 % de l’air soufflé du plafond.

Application / utilisation

• Plafond à flux unidirectionnel en salle d’opération à risque 4 ou risque 3 (selon NF S 90-351).

• Particulièrement adapté aux bâtiments HQE.

• Bâtiments neufs ou rénovation.

• Locaux techniques (pour CTA) de taille réduite.

• CTA éloignée du bloc opératoire.

Construction / composition

• Le plafond Cassiopée® est constitué d’un plafond filtrant et d’un ensemble de recycleurs d’air de type ECM.

• Ce plafond se présente sous forme de modules prêts à être assemblés sur site pour former un ensemble autoportant sur lequel seront fixées les unités motorisées de recyclage.

Plafond filtrant

• Le plafond filtrant ou à "filtration terminale" comprend des filtres Très Haute Efficacité qui couvrent entièrement la surface diffusante. L’air propre, soufflé de manière uniforme à travers ce plan filtrant, agit comme un "piston", entraînant en permanence la contamination hors de la zone à protéger (champ opératoire).

• Ce plafond filtrant unidirectionnel présente une surface entièrement diffusante (hors scialytique) sans zone morte (non diffusante) au niveau des jonctions/cadres des filtres absolus. L’absence d’induction entre les filtres de Cassiopée® garantit une meilleure maîtrise de la contamination aéroportée.

Reprise d’air

• En partie basse : pour une meilleure maîtrise de flux d’air lors de très forts taux de recyclage.

• En parties haute et basse : pour une évacuation rapide des contaminants.

• En partie haute : en fonction des contraintes architecturales.

Elle est constituée :

- D’une grille de reprise en tôle perforée blanche ou inox permettant la prise d’air directement dans la salle. Elle est affleurante au mur ou au faux-plafond.

- D’un filtre F5 ou F7 accessible depuis la salle en démontant la grille de reprise.

Filtres

• Les panneaux filtrants de la gamme FR EFI sont constitués d’un cadre en profilés aluminium anodisés recevant le média filtrant (papier micro-fibre de verre en mini-plis).

• Une grille en métal laqué blanc assure la protection du média sur les deux faces lors de sa manipulation. Les filtres ont été testés conformément à l’EN 1822 et sont d’efficacité H14 (99,99 % MPPS).

• Chaque filtre, livré sous emballage plastique individuel, dans un carton rigide, est fourni avec son certificat individuel de test selon EN 1822 (scanning MPPS 100 %) qui est à remettre au futur utilisateur.

• Un joint polyuréthane (coulé en continu sur le cadre alu) assure l’étanchéité lors du serrage mécanique du filtre en sous face du châssis autoportant.

Registre

Ce plafond ventilo-diffusant peut comporter des registres étanches motorisés, permettant l’isolation des antennes de reprise lors de l’arrêt des recycleurs (mode veille). Ils empêchent le transfert de l’air neuf venant de la CTA par les unités de recyclage et évitent ainsi tout risque de relargage de contaminants par les filtres de reprise.

Unités de recyclage

Les unités de recyclage sont constituées :

• De caissons tôles en acier galvanisé pour les parties en faux-plafond, et en tôle d’acier inoxydable AISI 304 ou en acier peint pour les parties donnant dans la salle (dalle d’accès aux moto-ventilateurs).

• Des moto-ventilateurs de type ECM permettent le maintien du débit constant quel que soit l’encrassement des filtres. Ces moto-ventilateurs sont accessibles depuis la salle par le biais de dalles inscrites dans le faux-plafond.

• Le nombre d’unités sera propre à chaque projet et calculé en fonction du débit de recyclage voulu, du niveau acoustique souhaité et de la position d’éventuels bras anesthésiques ou autres équipements.

Batteries

Dans la pratique, les charges thermiques à évacuer sont de l’ordre de 4 à 7 kW. Des batteries pouvant gérer jusqu’à 6 kW sont disponibles en option. Elles permettent, lorsque le débit d’air primaire est très faible, de moduler la température des différentes salles en fonction de l’occupation et d’éviter de souffler un air primaire à très faible température (10 à 12 °C).

Régulation

• Boîtier de commande et de contrôle des ventilateurs avec pilotage à distance.

• Régulation du débit en fonction de l’encrassement des filtres et du débit d’air neuf (charge thermique).

• Une commande centralisée permettra le passage en risque 4 ou risque 3.

• Affichage du débit sur boîtier de commande.

• 4 positions de fonctionnement possibles parmi les situations suivantes :

- Arrêt du recyclage (air primaire seul).

- Etat de veille pour nuit et week end (air primaire + Faible débit de recyclage).

- Fonctionnement vitesse nominale n°1 (lors des opérations) : valeur de consigne basse de vitesse dans la plage 0,25 - 0.32 m/s sous flux (exemple : risque 3).

- Fonctionnement vitesse nominale n°2 (lors des opérations) : valeur de consigne basse de vitesse dans la plage 0,25 - 0.32 m/s sous flux (exemple: risque 4).

• Alarmes : problème ventilateur, colmatage filtres reprise, vitesse du flux trop élevée ou trop basse.

• Régulateur numérique permettant de renvoyer à la GTB.

® Prestations obligatoires

• Montage du plénum et des recycleurs.

• Montage des filtres, des grilles et contrôle d’intégrité.

• Paramétrage des boîtiers de commande.

® Prestations optionnelles

• Mise à blanc de la salle (avant contrôle).

• Validation particulaire de la salle.

Descriptif technique :

Principe de fonctionnement

• Principe Le débit d’air primaire, issu de la centrale de traitement d’air, assure la surpression, le débit d'air hygiénique et le traitement thermique de la salle d’opération. Le débit d’air secondaire (air repris) recyclé apporte le complément d’air nécessaire à l’installation pour atteindre le taux de renouvellement préconisé par la norme. Si les recycleurs sont équipés de batterie, l'air secondaire contribue alors au traitement thermique de la salle.

• Air Primaire Le plafond ventilo diffusant Cassiopée se base sur le principe de recirculation de l’air afin de réduire au minimum l’air primaire en relation avec le niveau de pression acoustique. L’air primaire est traité au niveau de la centrale de traitement d’air puis insufflé dans le plafond à une température, à un taux d’humidité et à un débit variables selon la nature de l’opération. Le débit minimum peut se situer entre 15 vol/h et 4 vol/h en fonction du bilan thermique et de l’étanchéité de la salle.

• Avantages Le plafond à recyclage permet de réduire les coûts d’investissement et d’exploitation par rapport à une solution de plafond traditionnel. La faible longueur du circuit de recyclage associé à la possibilité de modulation du débit en période d’inoccupation permet une réduction des consommations énergétiques. Lors des rénovations de salles, il permet de conserver la CTA déjà en place. Les plafonds filtrant équipés de modules de recyclage répondent également aux projets neufs ayant de fortes contraintes architecturales (absence ou éloignement des locaux techniques). L'option batterie permet une meilleure modulation des températures, en particulier lorsqu'une CTA dessert plusieurs salles.

Séléction du débit total du plafond

• 3 critères doivent être pris en compte pour la sélection d'un plafond filtrant :

- La norme NF S 90-351 préconise des taux de brassages différents selon que l'on traite une zone à risque 4 (≥ 50 vol/h) ou à risque 3 (entre 25 et 30 vol/h).

- Une analyse de risque permet de déterminer la taille de protection (donc de plafond) voulue par l'utilisateur. Les dimensions de champs opératoires varient d'une spécialité à l'autre.

- La dimension du plafond doit être en priorité définie par l'équipe chirurgicale (en fonction des actes opératoires pratiqués) et non la conséquence du seul calcul du taux de brassage tel que mentionné dans la norme.

• Pour fonctionner correctement, la plage de vitesse de soufflage d'un plafond unidirectionnel doit être comprise entre 0,25 et 0,45 m/s.

Définir le débit d’air primaire

Attention : bien tenir compte du fait que la puissance sera amenée par le seul air primaire traité en centrale. L'obtention et le maintien des consignes intérieures de température et d'hygrométrie devront être les éléments prioritaires pour le calcul du débit minimum d'air primaire.

Le choix de batteries intégrées au recycleur permet une modulation de température des différentes salles en fonction du taux d’occupation. Ce choix permet également de maintenir une température d’air autour de 18 °C au lieu de 10 °C ou 12 °C sans batterie de recyclage.

Définir le débit de recyclage

Après avoir défini le débit de recyclage, le nombre et la taille des unités de recyclage seront calculés en fonction des contraintes architecturales, des niveaux acoustiques requis et de la position des équipements médicaux (bras scialytique,...). Pour les forts débits de recyclage (70 %), il est recommandé d'avoir des reprises en partie basse.
